重庆雨水泵站PLC控制系统

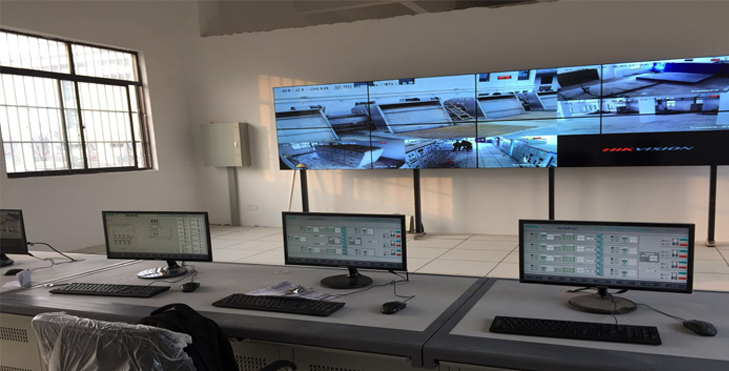

本项目泵站自动控制系统控制设备主要有,格栅机、螺旋输送机、启闭机、4台高压水泵、系统根据超声波液位计的数据采集信息判断水泵启停情况等功能。硬件部分主要包含控制柜、操作台、上位机、拼接屏、UPS、超声波液位计、超声波液位差计。软件部分主要包括软件开发平台Siemens Setp7、WINCC 7。
系统硬件
PLC控制柜 PLC采用西门子S7-300控制器、通过数字量和模拟量模块连接现场的标准信号,采集现场的各种模拟量液位、泵、闸门、螺旋输送机、格栅机的各种状态通过Siemens Setp7 软件编程,并在监控电脑和触摸屏上显示当前的数据和状态。
